Ar hyn o bryd, mewn meysydd megis lled-ddargludyddion, awyrofod, ac offer profi pen uchel, mae angen rheolaeth fanwl gywir ar nwyon neu hylifau yn aml. Mae ansawdd peiriannu micro-tyllau mewn systemau rheoli llif yn ffactor hollbwysig sy'n pennu cywirdeb llif, yn ogystal â dibynadwyedd a sefydlogrwydd y system.
Fel technoleg prosesu laser arloesol, mae laserau femtosecond yn chwarae rhan hanfodol wrth wneud tyllau lefel micron, oherwydd eu manteision o ran manylder uchel, cywirdeb uchel, ac ansawdd uwch. Maent yn dangos manteision cymhwysiad sylweddol, yn enwedig wrth beiriannu cydrannau fel falfiau rheoli llif.
Beth yw Falf Nwy / Hylif?
Mae falf yn ddyfais a ddefnyddir i reoli nwyon neu hylifau. Gall gyfyngu ar hynt nwy neu hylif, a gall hefyd reoleiddio neu reoli cyfeiriad, pwysau a chyfradd llif yr hylif.
Yn y diwydiannau meddygol a lled-ddargludyddion, mae'r gofynion ar gyfer rheoli llif yn hynod o llym. Fel arfer mae gan y tyllau micro yn y falfiau hyn ddiamedrau ar y raddfa micron. O ganlyniad, mae angen safonau eithriadol o uchel ar gyfer ansawdd a chysondeb peiriannu i gyflawni cyfraddau llif manwl gywir a sefydlog.
Perfformiad Femtosecond Laser mewn 100μm Micro-Peiriannu twll
Dychmygwch pan fydd nwy neu hylif yn mynd trwy dwll micro, mae gwahaniaeth gwasgedd lleol yn cael ei gynhyrchu. Mae rheolaeth fanwl gywir dros ddiamedr yr agorfa yn caniatáu i'r gyfradd llif hylif gael ei chynnal o fewn ystod benodol, neu'n galluogi cynhyrchu gwahaniaeth pwysau sylweddol.
Gofynion ar gyfer Micro-Peiriannu twll a achosir gan Fluid Valves
Gan gymryd offer lled-ddargludyddion fel enghraifft, gellir ystyried pennau cawod yn fath o falf hylif. Mae eu tyllau micro yn hanfodol ar gyfer rheoli sefydlogrwydd prosesau oherwydd bod nwy yn mynd yn unffurf trwy'r miloedd o dyllau micro yn y pen cawod ac yna'n cael ei chwistrellu'n gyfartal neu'n cael ei ddyddodi ar wyneb y waffer. Mewn geiriau eraill, mae ansawdd y meicro-peiriannu twll yn pennu'n uniongyrchol fetrigau allweddol ar gyfer offer manwl, megis cyfradd llif hylif, cywirdeb a sefydlogrwydd rheoli pwysau, ac ailadroddadwyedd prosesau.
Ar yr un pryd, mae hyn hefyd yn cyflwyno heriau ar gyfer peiriannu micro-tyllau.
1. Agoriad twll micro:
Mae angen agoriadau lefel micron, gyda 20-500μm yn gymharol gyffredin. At hynny, wrth i gywirdeb a gofynion gweithgynhyrchu barhau i godi, mae'r diwydiant yn symud ymlaen tuag at fodloni gofynion agorfa o 5-10μm a hyd yn oed 2-5μm.
Perfformiad Femtosecond Laser mewn 3μm Micro-Peiriannu twll
2. manwl gywirdeb dimensiwn:
Rhaid i dyllau micro fodloni gofynion cywirdeb dimensiwn llym, yn nodweddiadol ar y lefel 1–5 μm. Mewn cymwysiadau mwy heriol, mae angen manwl gywirdeb o fewn ±0.5 μm i sicrhau cywirdeb a chysondeb rheoli llif.
Perfformiad Femtosecond Laser mewn Peiriannu Array 10μm Micro-
3. Garweddwch y Wal Fewnol Micro-twll:
Mae'n ofynnol i waliau'r twll fod yn llyfn, gyda gwerth Ra o fewn 0.4 μm (yr isaf, y gorau). Ar ben hynny, rhaid i waliau'r tyllau fod yn rhydd o ddiffygion megis craciau micro a haenau wedi'u hail-gastio. Mae hyn oherwydd y gall hyd yn oed y diffyg lleiaf effeithio ar drachywiredd rheolaeth hylif a sefydlogrwydd y broses weithgynhyrchu.
Perfformiad Laser Femtosecond mewn-Gwneuthuriad Twll Micro Màs
4. Cysondeb twll micro:
Mewn systemau rheoli hylif trachywir, nid yw'n ddigon i warantu ansawdd un twll micro yn unig; mae'n hanfodol sicrhau cysondeb yr holl dyllau micro o fewn un gydran, neu ar draws swp cyfan o gynhyrchion. O ganlyniad, mae hyn yn gosod gofynion uchel iawn ar sefydlogrwydd y broses peiriannu micro-tyllau a'r offer.
Manteision Peiriannu Laser Femtosecond ar gyfer tyllau Micro Falf
Mae laser femtosecond yn cynnwys dau gysyniad sylfaenol: y femtosecond a'r laser.
Mae femtosecond yn gysyniad o amser, yn union fel y munudau a'r eiliadau rydyn ni'n eu defnyddio'n gyffredin. I'w roi mewn persbectif, mae 1 eiliad yn cyfateb i 1,000 triliwn o femtoeiliadau. O hyn, mae'n amlwg bod femtosecond yn uned hynod o fyr o amser.
Gelwir laser, sy'n sefyll am Ymhelaethiad Ysgafn trwy Allyriad Ymbelydredd wedi'i Ysgogi, yn "gyllell gyflymaf," y "pren mesur mwyaf cywir," a'r "golau mwyaf disglair."
Felly, pan gyfunir uned amser hynod fyr y "femtosecond" â nodweddion dwysedd ynni hynod o uchel y "laser", mae'n cynhyrchu priodweddau hudolus: mae cyflymder pwls cyflym iawn yn arwain at brosesu oer, tra bod pŵer brig hynod o uchel yn galluogi peiriannu unrhyw ddeunydd.
Perfformiad Laser Femtosecond mewn Orifices Cyfyngu Llif Peiriannu ar Ffilm Polyimide
Mae'r nodweddion hyn yn cynnig manteision sylweddol ar gyfer peiriannu micro-tyllau, yn benodol fel a ganlyn:
1. Diamedr twll Micro - y gellir ei reoli:
Mae laserau femtosecond yn feistri gweithgynhyrchu nano micro ar y raddfa micron. Gallant gyflawni peiriannu micro-twll o 2μm neu fwy, gyda diamedr yr agorfa a'r tapr yn gwbl reoledig.
2. Precision Agorfa Uchel:
Dim ond ychydig o ficron i tua deg micron yw diamedr sbot laser femtosecond, ac mae'r ardal tynnu deunydd fesul pwls yn fach. O ganlyniad, mae'n sicrhau y gall y manwl gywirdeb peiriannu ar gyfer yr agorfa twll micro gyrraedd o fewn ± 1μm. Ar ben hynny, os yw'r offer laser femtosecond yn meddu ar ddigon o sefydlogrwydd, gall warantu bod araeau o ddegau o filoedd o dyllau micro hefyd yn cynnal y lefel hynod uchel hon o fanylder.
3. Addasrwydd Deunydd Eang:
Gan drosoli ei nodwedd o bŵer brig uchel iawn, gall peiriannu laser femtosecond brosesu bron unrhyw ddeunydd. Mae hyn yn cynnwys aloion caled fel dur di-staen, aloion titaniwm, aloion titaniwm nicel, ac aloion molybdenwm twngsten, yn ogystal â deunyddiau anfetelaidd fel cerameg, silicon, gwydr, a PI (polyimide).
4. Effaith Thermol Lleiaf:
Mae lled pwls laserau femtosecond yn fach iawn, ar y raddfa femtosecond, sy'n llawer llai na'r raddfa picosecond sy'n ofynnol ar gyfer trosglwyddo gwres materol. Felly, mae'n cael gwared â deunydd manwl gywir, lleol cyn y gall gwres wasgaru i'r deunydd amgylchynol. Mae hyn yn osgoi newid priodweddau ffisegol neu gemegol deunyddiau cyfagos, gwireddu "prosesu oer" heb fawr o effaith thermol, gan arwain at ddim haen wedi'i hail-gastio a dim craciau micro.
5. Cymhareb Agwedd Uchel:
Gyda galw cynyddol, mae rhai tyllau micro falf angen cymhareb agwedd (dyfnder-i-cymhareb diamedr) sy'n fwy na 10:1, gyda rhai cymwysiadau yn anelu at 12:1 neu hyd yn oed 15:1. Er y gallai rhai dulliau peiriannu traddodiadol gyflawni hyn gydag agorfeydd mwy, maent yn gwbl analluog i wneud hynny wrth ymdrin ag agorfeydd yn yr ystod is-milimedr (cannoedd o ficronau) ynghyd â gofynion manwl uchel. Fodd bynnag, mae laserau femtosecond yn sicrhau bod cymarebau manwl uchel ac agwedd uchel yn cael eu cyflawni ar yr un pryd.
6. Peiriannu ar gyfer Gwahanol Geometries:
Mae platiau tyllau falf micro confensiynol fel arfer yn ddeunyddiau gwastad, y gellir eu prosesu gan ddefnyddio offer safonol 3 echel. Fodd bynnag, mae rhai falfiau wedi'u gwneud o ddeunyddiau tiwbaidd neu'n ddarnau o waith siâp afreolaidd; yn yr achosion hyn, mae offer 3-echel cyffredin yn ei chael hi'n anodd bodloni'r gofynion peiriannu manwl. Gall systemau laser femtosecond fod â chyfluniad 5-echel, gan alluogi peiriannu micro-twll yn hawdd ar gyfer cynhyrchion o wahanol siapiau a ffurfiau.

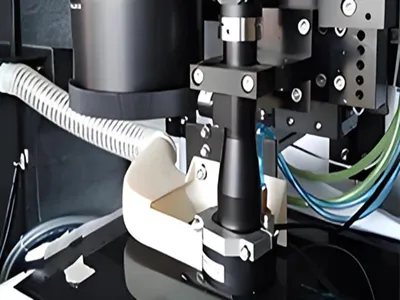

Peiriant Torri a Drilio Laser Micro-manylder
Mae'r gofynion peiriannu ar gyfer falfiau mewn meysydd fel lled-ddargludyddion yn cynrychioli uchafbwynt technoleg rheoli hylif pen uchel. Mae eu safonau dylunio a gweithgynhyrchu yn pennu cynnyrch a dibynadwyedd prosesau gweithgynhyrchu lled-ddargludyddion yn uniongyrchol. O ganlyniad, mae deall manteision a nodweddion peiriannu lasers femtosecond yn arwyddocaol iawn i faes peiriannu micro- twll ar gyfer falfiau lled-ddargludyddion.
Credwn, wrth i fwy o weithwyr proffesiynol ddod i ddeall a defnyddio technoleg laser femtosecond ar gyfer peiriannu micro-twll falf, y bydd yn gyrru ymhellach ddatblygiad ac arloesedd technoleg rheoli hylif domestig.
